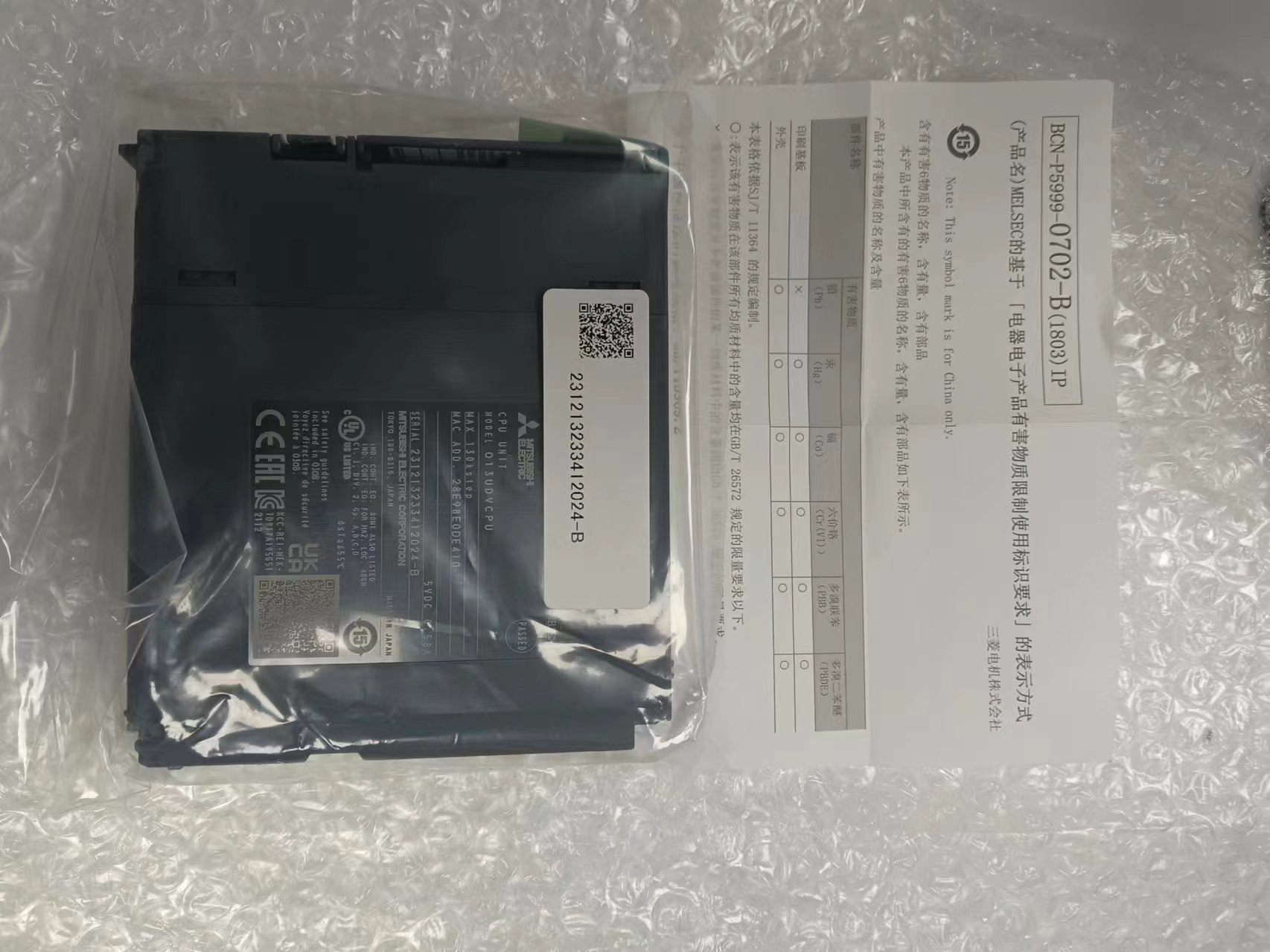

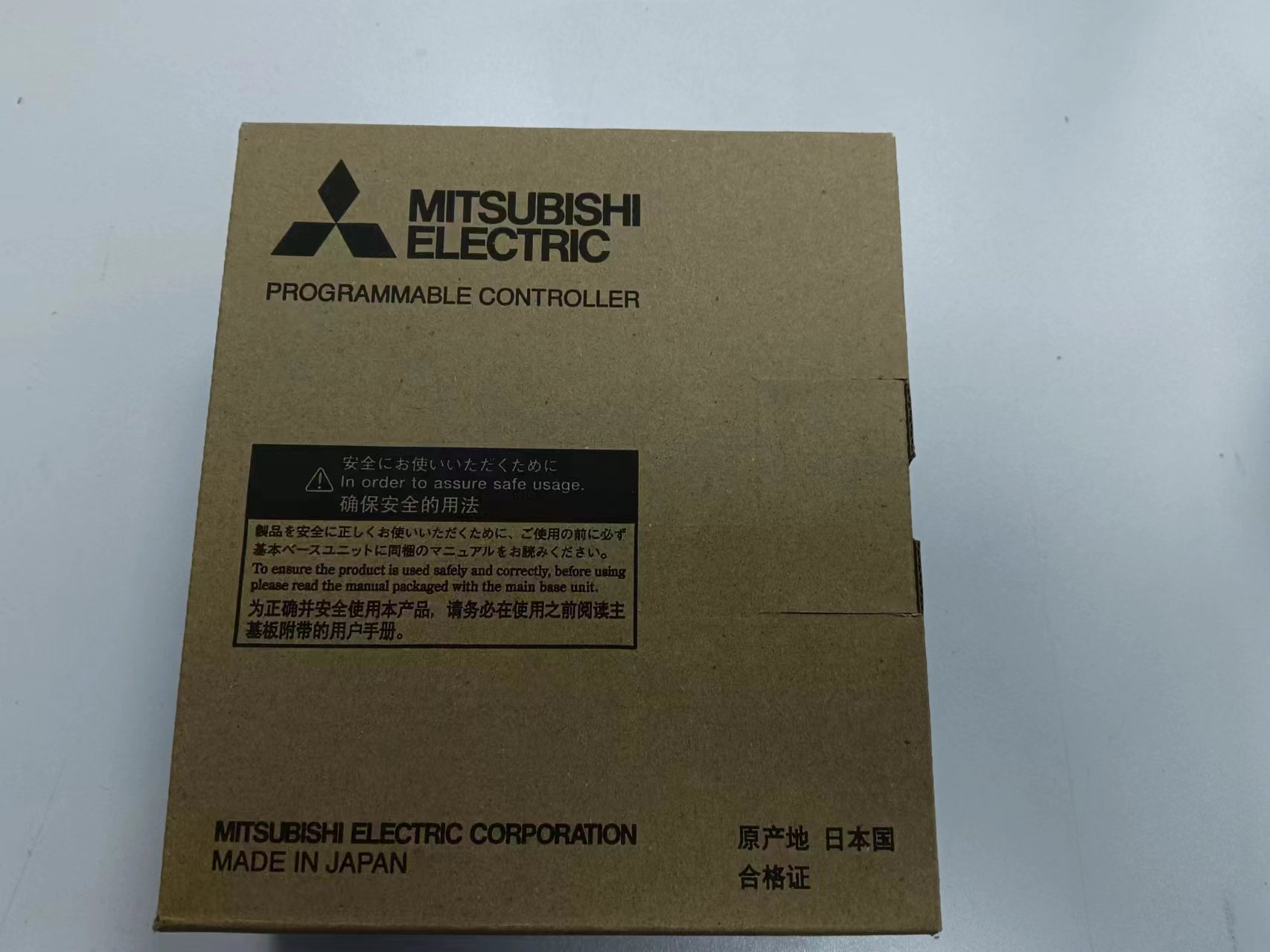

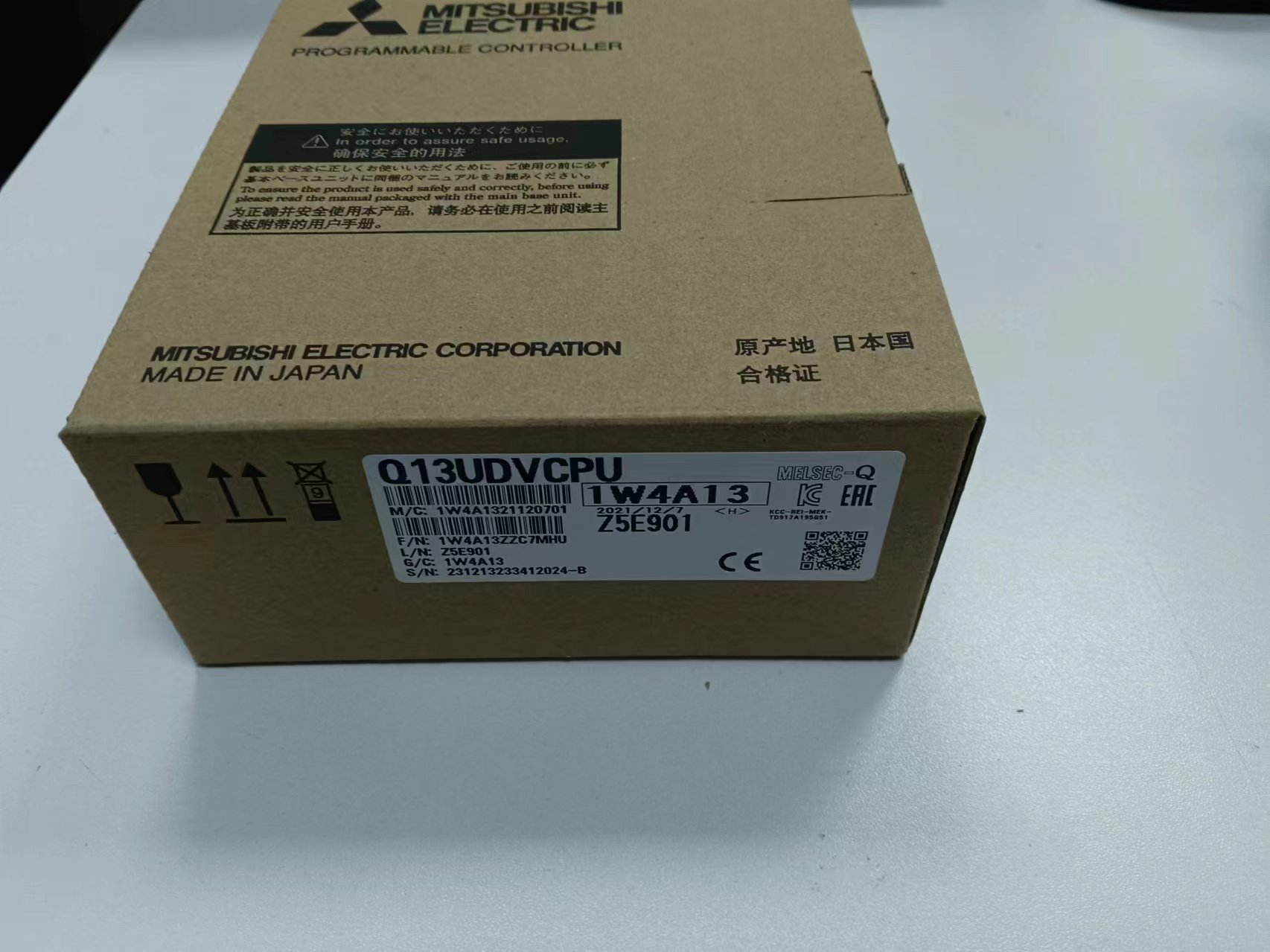

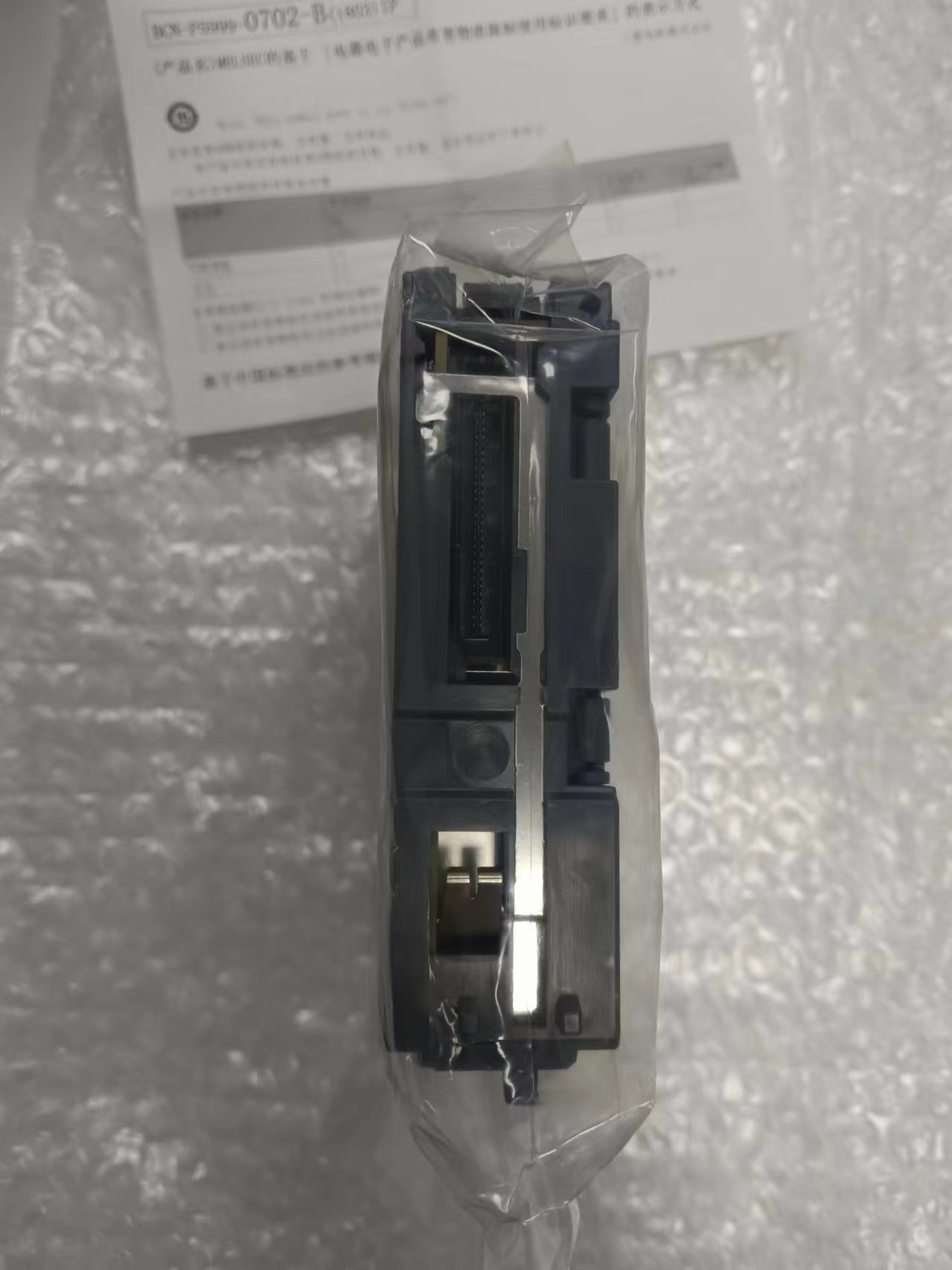

Mitsubish三菱通用型高速型 Q13UDVCPU

1. 基本信息1

1. 品牌：三菱

2. 产地：日本

3. 订货号、货号：Q13UDVCPU

2. 性能参数3

1. 输入输出点数：4096 点

2. 输入输出软元件点数：8192 点

3. 程序容量：130K 步

4. 程序内存容量：520KB

5. 基本运算处理速度：LD 指令为 1.9ns

3. 通信与接口3

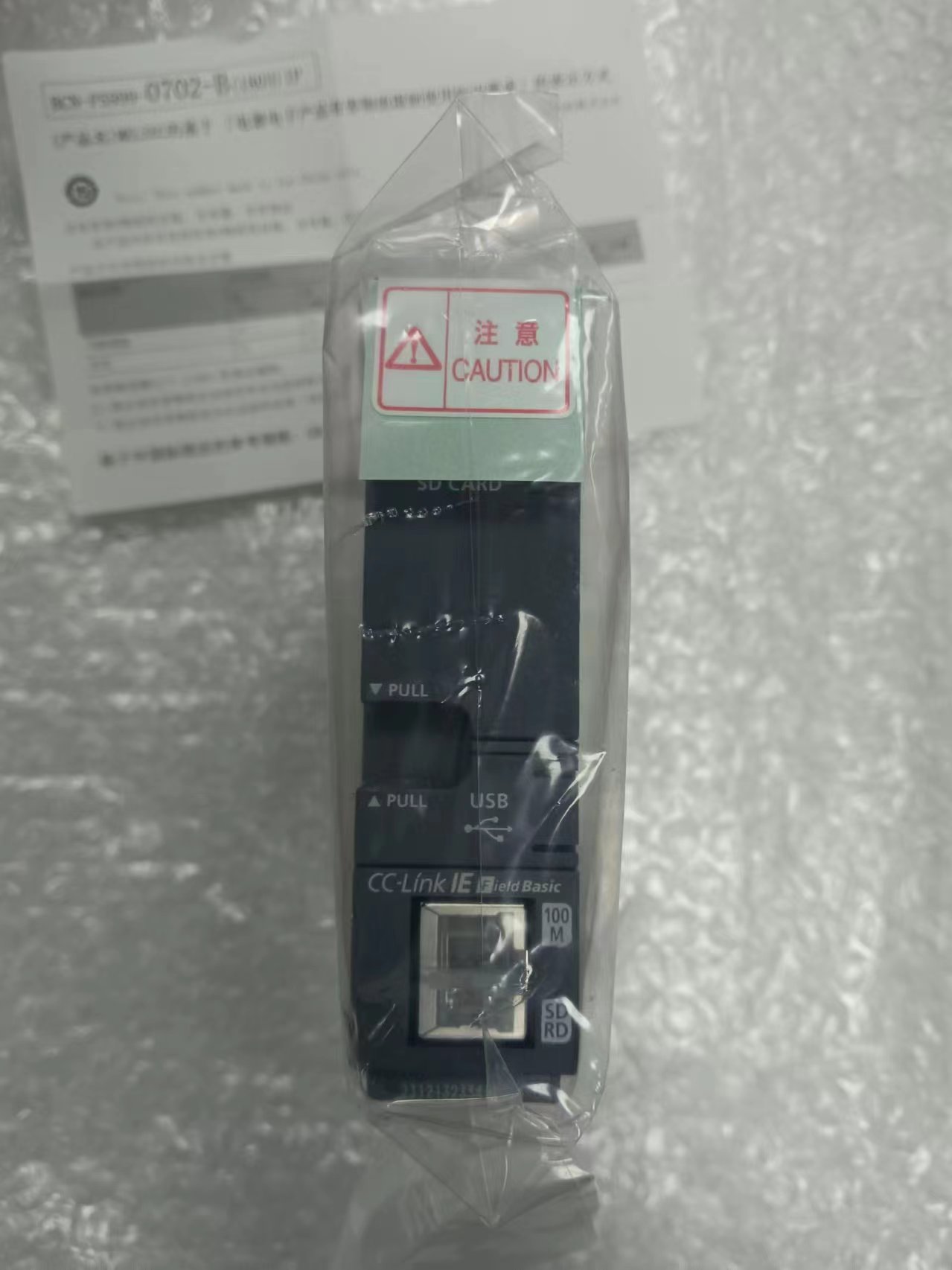

1. 外围设备连接端口：USB、以太网（通信协议支持功能）

2. 存储卡 I/F：SD 存储卡、扩展 SRAM 卡

4. 其他特点3

1. 变址寄存器扩展：变址寄存器扩展到了 32 位，可实现变址修饰扩展到文件寄存器的所有区域，提高了变址修饰的处理速度，在反复处理程序中可缩短扫描时间。

2. 多 CPU 高速通信：通过顺控程序的直线和多 CPU 间高速通信（周期为 0.88ms）的并列处理，实现高速控制，且多 CPU 间高速通信周期与运动控制同步，可实现运算效率最大化。

3. 固定周期中断程序：固定周期中断程序的最小间隔缩减至 100μs，可准确获取高速信号。

5. 产品尺寸及重量2

1. 宽度：27.4mm

2. 高度：98mm

3. 深度：115mm

4. 重量：0.2kg

6. 应用领域3：环保、化工、电子等多个领域。

以下是关于三菱 Q13UDVCPU 的技术支持相关内容：

特点1

1. 数据记录简便：无需编写记录程序，进行参数设置后，可无程序方式记录软元件数据，并以 csv 格式保存到 SD 存储卡。

2. 高精度数据记录：能以毫秒单位间隔记录各扫描数据，不遗漏控制数据变化，利于确定故障原因和高精度装置分析。

3. 触发记录功能：可将数据状态及变化作为触发，保存触发前后的数据，迅速确定故障原因数据，节省文件容量。

4. 设置简单：通过向导形式进行设置，使记录设置更简便。

5. 大量文件保存：可使用最大 4GB 的 SD 存储卡，能进行长时间记录。

6. 数据采集容易：将存储自动记录设置的 SD 存储卡送现场，由操作者安装到 CPU 模块即可采集数据，记录后将卡送回办公室可分析数据。

7. 数据传送便捷：CPU 模块可作为 FTP 客户端，将 SD 存储卡中的数据记录文件传送到 FTP 服务器，便于集中管理。

规格2

1. 输入输出：输入输出点数 4096 点，输入输出设备点数 8192 点。

2. 程序相关：程序容量 130K 步，基本操作处理速度 LD X0 为 1.9ns、MOV D0 D1 为 3.9ns，程序存储器容量 520K。

3. 通信方面：支持多 CPU 间高速通信，传输速度 100/10Mbps，通信方式为全双工 / 半双工，传输方式为基带，节点最大距离 100M，节点 / 连接的最大数目为 4（10BASE -T）、2（100BASE -TX）。

4. 其他：周边设备连接端口有 USB、以太网；内存卡人机接口支持 SD 存储卡、SDHC 内存卡；等速扫描 0.5～2000ms（0.1ms 可设定）；DC5V 内部消耗电流 0.58A。
