力锤重量1.1 kg，可用于机械的台架，轿车车体等的模态分析的加振。

• 内置放大器可支持CCLD供电方式，直接连接分析仪使用。

• 标准配备4种锤头。可根据用途要求的对象与频率范围进行选择。

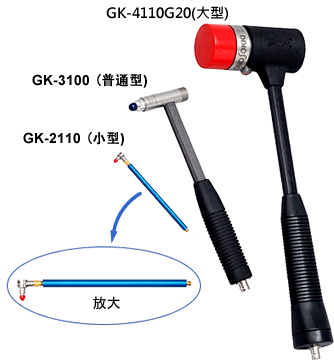

简要规格　

GK-2110

GK-3100

GK-4110G20

测量范围

220 N

2,200 N

22,000 N

检测元件

水晶压电元件

水晶压电元件

水晶压电元件

灵敏度

22.5 mV/N ±20%

2.25 mV/N ±15%

0.23 mV/N ±15%

共振频率

100 kHz 以上

22 kHz 以上

12 kHz 以上

频率范围

(使用硬质锤头)

～ 20 kHz

～ 8 kHz

～ 1 kHz

锤体重量

约 4.8 g*2

约 160 g

约 1,100 g

锤体直径

6.3 mm

15.7 mm

51 mm

锤头直径

2.5 mm

6.3 mm

51 mm

锤柄长度

107 mm *2

216 mm

370 mm

信号输出接头

铝制锤柄(5-44同轴电缆接头)

塑料锤柄(带延长电缆，10-32袖珍接插件)

BNC（C02）

BNC（C02）

输出信号

定电流驱动CCLD对应电压信号

定电流驱动CCLD对应电压信号

定电流驱动CCLD对应电压信号

支持 IEEE1451.4:2004（TEDS），

Ver.1.0 以上

输出阻抗

100 Ω以下

100 Ω 未满

100 Ω以下

定电流驱动(CCLD)电源

2 ～ 20 mA、DC 20 ~ 30 V

2 ～ 20 mA、DC 20 ~ 30 V

2 ～ 20 mA、DC 20 ~ 30 V

适用放大器

另购：SR-2210

附属专用放大器

另购：SR-2210

另购：SR-2210

信号电缆

附属：GK-0132（3 m，铝制锤柄用）

附属：信号电缆（3 m）

另购：GK-0122（3 m）

另购：MX-100系列

附属品

• 手提箱

• 附加锤体配重*1

• 传感器固定用蜡

• 红色乙烯基盖 x3个

• 5-44←→10-32 信号电缆(3 m)

• 锤柄(铝制，塑料 x 2个)

• 使用说明书

• 出厂参数表

• 手提箱

• 附加锤体配重*1

• 放大器

• 信号电缆（BNC, 3 m）

• 信号电缆

（BNC, 0.9 m）

• 各种锤头（超软质 x 2个，软质 x 2个 中质，硬质）

• 安装螺柱 x 2个

• 乙烯基盖 x 2个

• 使用说明书

• 出厂参数表

• 手提箱

• 各种锤头(超软质，软质，中质，硬质)

• 使用说明书

• 出厂参数表
