输入部分

输入通道数

1

输入信号

可选择由加速度传感器经内藏式前置放大器输入，或从外部输入电压信号

＊加速度传感器前置放大器的电源：(恒流源) 4 mA DC 24 V

  对应传感器NP-3331B，NP-3331N20（TEDS型），NP-3331N30（TEDS型）

＊希望使用上述以外的加速度传感器时，请与我司进行确认。

＊外部信号： 输入电压　±5 V　输入阻抗：大于100 kΩ

＊输入信号接插件： C02 (BNC)

断线检测功能（VC-3200）

使用CCLD功能时进行传感器的断线检测

集电极开路输出（正逻辑）＊与信号过超共用（选择可能）

传感器灵敏度设定

1.00 × 10-2 ～ 9.99 × 102 mV/（m/s2） 数字输入

单位设定

m/s2 或 EU

输入量程

0.1 ～ 50,000 m/s2 (根据传感器的灵敏度设定范围可变)

(如：采用灵敏度为5 mV/(m/s2)的传感器时，为2.000～1000 m/s2)

频率特性

3 Hz ～ 15 kHz　±0.5 dB

1.5 Hz ～ 20 kHz　±3 dB

(基准值160 Hz)

输入端噪声

小于30 μVrms (3 Hz ～ 20 kHz)

动态量程

AC ：1.5 Hz ～ 20 kHz帯域

直通全带域 / AC：

80 dB 以上（输入电压量程×1，×2，×5）

70 dB 以上（输入电压量程×10，×20，×50，×100，×200，×500）

直通全带域：1.5 Hz ～ 40 kHz

AC：1.5 Hz ～ 20 kHz

TEDS功能 注）

对应IEEE 1451.4的(TEDS) （Ver 1.0以上）规格传感器

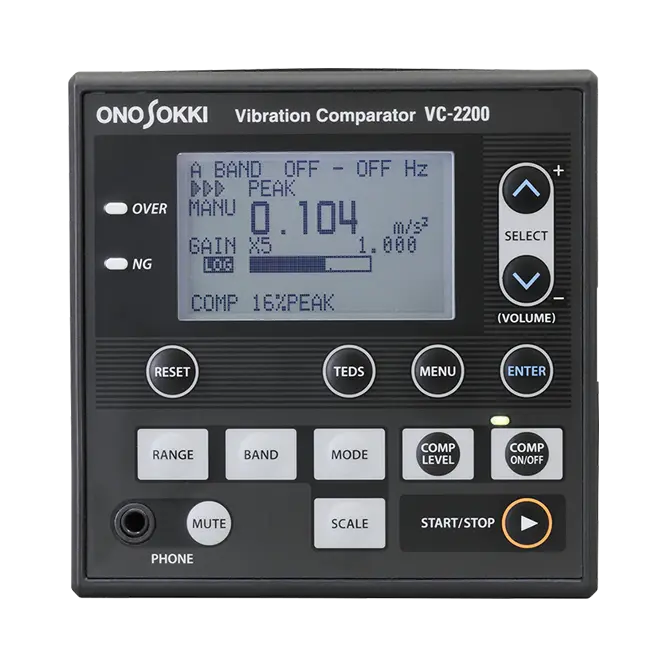

显示

显示器

带背光照明的液晶显示器

测量数值显示：4位数字

显示更新间隔时间：0.5秒

棒状图显示 （棒表示更新间隔时间0.1秒，线性或对数尺标）

比较电平显示

OVER过超表示

当输入信号过超过设定的量程，或 A/D 变换溢出时红色指示器点亮

NG 状态表示

比较判断输出 NG 时红色指示器点亮

比较器ON/OFF显示

启动比较功能时，绿色指示器点亮

其他

设置条件保存

电源关机(OFF)设定值自动保存

接线端子台

M3.5 的开放接线端（附带螺丝）

一般

电源

DC 24 V(±10 %)

工作电流

小于200 mA ( 25℃时)

使用温度范围

0 ～ ＋50 ℃

保存温度范围

−5 ～ ＋55 ℃

保存温度范围

小于85 %RH (不结露)

外形尺寸

DIN 96 × 96 × 112 mm （不包括突出部）

材质

94V0 PBT（聚对苯二甲酸丁二酯）

重量

约 500 g

选配件

VC-2200 / 3200 用

 ・VC-0423积分功能

VC-3200 用

 ・VC-0321低频带滤波器

 ・VC-0322中频带滤波器

 ・VC-0323高频带滤波器
