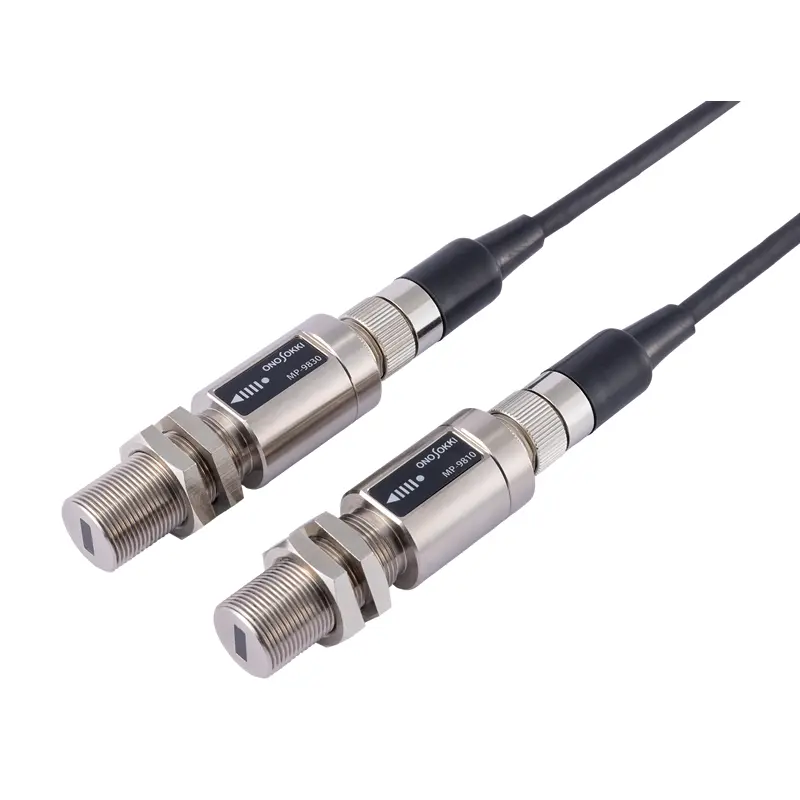

电磁式（MP-900系列），磁电式（MP-981/AP-981）转速传感器形状特征分类一览表
（PDF 883 KB）
| 通用 | 通用
(带信号线) | 低阻抗型 | 防油型 | 防油耐热型(150 ℃) | 耐热型
(220 ℃) |
| 型号 | MP-9100* | MP-911 | MP-9120* | MP-930 | MP-935 | MP-936 |
|---|
| 外观 |  |  |  |  |  |  |
| 直流电阻值*1 (Ω) | 850～950 | 850～950 | 85～105 | 850～950 | 600～700 | 800～900 |
| 阻抗(mH) [1kHz,T.Y.P] | 300 | 300 | 30 | 300 | 270 | 370 |
阻抗(Ω)
[1kHz, T.Y.P] | 2k | 2k | 240 | 2k | 1.8k | 2.5k |
输出电压
(Vp-p)
[1kHz, T.Y.P]*2 | 2.0以上 | 2.0以上 | 2.0以上 | 2.0以上 | 2.0以上 | 2.0以上 |
| 可检测频率量程*3/*4 (Hz) | 200～35,000 | 200～35,000 | 200～80,000 | 200～35,000 | 300～35,000 | 300～35,000 |
| 检测齿轮模数 | 1～3 | 1～3 | 1～3 | 1～3 | 1～3 | 1～3 |
| 使用温度范围 | －10～＋90 ℃ | －10～＋90 ℃ | －10～＋90 ℃ | －10～＋90 ℃ | －10～＋150 ℃ | －10～＋220 ℃ |
耐振动*5
(m/s2) | 196 | 196 | 196 | 196 | 196 | 196 |
耐冲击*6
(m/s2) | 1960 | 1960 | 1960 | 1960 | 1960 | 1960 |
| 重量 (g) | 90 | 300
(包括信号线) | 90 | 100
(包括信号线) | 100 | 100 |
| 外围磁场强度 (T) | 0.03以下 | 0.03以下 | 0.03以下 | 0.03以下 | 0.02以下 | 0.02以下 |
| 信号线 | 无 | 5 m内藏抽出 M3压着端子 | 无 | 0.5 m内藏抽出 BNC | 带有耐热线1m BNC | 带有耐热线1 m BNC |
* MP-910已经售完。后续机型为MP-9100。基本规格无变化，外型尺寸有部分变化。
* MP-912已经改型。改型后的机型为MP-9120。基本规格无变化，外型尺寸有部分变化。
* MP-937已经售罄。
| 长型 | 长型
带信号线 | 小型
带信号线 | 小型 | 超小型 | 小模数用 | 中模数用 |
| 型号 | MP-940A* | MP-954 | MP-950 | MP-962 | MP-992 | MP-9200* | MP-963 |
|---|
| 外观 |  |  |  |  |  |  |  |
| 直流电阻值*1 (Ω) | 500～600 | 2.1～2.3k | 2.1～2.3k | 1.25k～1.45k | 160～190 | 850～950 | 3.7～4k |
阻抗(mH)
[1kHz,T.Y.P] | 270 | 400 | 400 | 210 | 25 | 300 | 1800 |
阻抗(Ω)
[1kHz, T.Y.P] | 1.8k | 3.5k | 3.5k | 2.1k | 250 | 2k | 16k |
输出电压
(Vp-p) [1kHz,T.Y.P]*2 | 2.0以上 | 2.0以上 | 2.0以上 | 1.5以上 | 0.5以上 | 0.6以上
(M＝0.75) | 2.5以上 |
| 可检测频率量程*3/*4 (Hz) | 300～35,000 | 300～35,000 | 300～35,000 | 400～35,000 | 400～100,000 | 300～35,000 | 45～15,000 |
| 检测齿轮模数 | 1～3 | 1～3 | 1～3 | 1～3 | 1～3 | 0.5～1 | 3～10 |
| 使用温度范围 | －10～＋90 ℃ | －10～＋90 ℃ | －10～＋90 ℃ | －10～＋90 ℃ | －10～＋120 ℃ | －10～＋90 ℃ | －10～＋90 ℃ |
| 耐振动*5 (m/s2) | 196 | 196 | 196 | 196 | 196 | 196 | 147 |
| 耐冲击*6 (m/s2) | 1960 | 1960 | 1960 | 1960 | 1960 | 1960 | 1960 |
| 重量 (g) | 150 | 90 | 70 | 50 | 3 | 90 | 200 |
| 外围磁场强度 (T) | 0.01以下 | 0.01以下 | 0.01以下 | 0.005以下 | 0.001以下 | 0.005以下 | 0.03以下 |
| 信号线 | 无 | 带0.5 m BNC | 带0.5 m BNC | 带0.5 m BNC | 带0.5 m FEP电缆 | 无 | 无 |
* MP-940已经售罄。改型后的机型为MP-940A。
* MP-920的后续机型为MP-9200。基本规格无变化，只是部分外观尺寸有所变化。
* MP-967已经售罄。＊1 ：直流电阻的温度系数为0.4％/℃
＊2 ：负载电阻 10 kΩ、M ＝1 、间隙＝0.5 mm （仅限MP-963，M ＝3 、间隙＝1.5 mm）
＊3 ：使用60 P/R的检测齿轮，则频率表记(Hz)与转速表记(r/min)一致。
＜频率 (Hz)= 回転速度 (r/min) ÷ 60 (s)×60 (P/R)＞
＊4 ：本公司标准齿轮 MP- 001使用时。（仅限MP-963，使用 M ＝3的齿轮）
＊5 ：JIS E 4031 、5 种、40Hz 、X 、Y 方向各2小时、Z 方向4 小时。
＊6 ：X 、Y 、Z 方向各3 转。
