概要规格

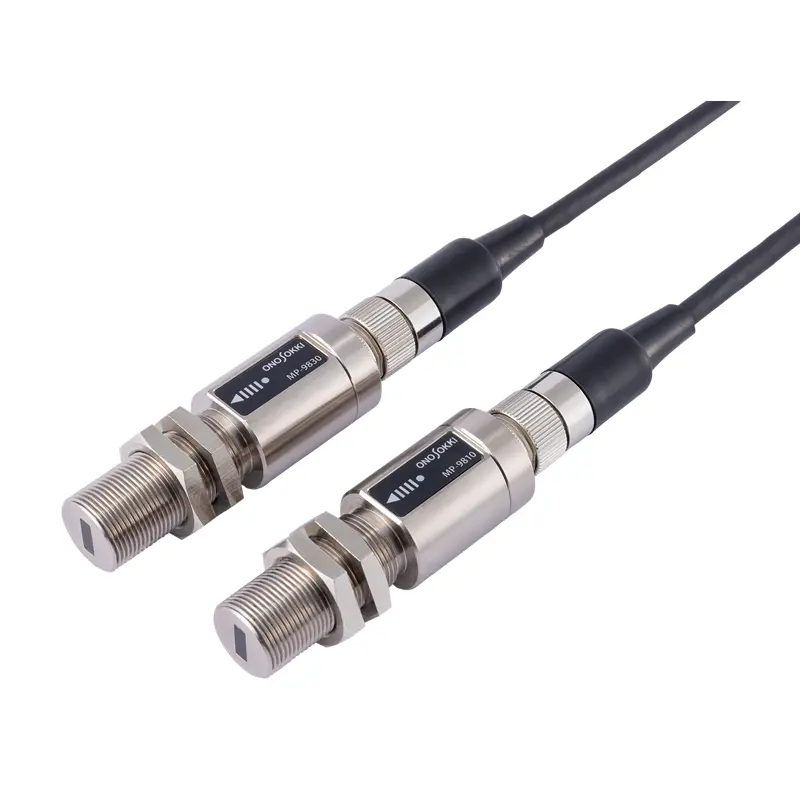

MP-9810/9830

检测方法

利用磁阻元件和磁性材料齿轮

测量转速范围

MP-9810

0 Hz～20 kHz

MP-9830

0 Hz～100 kHz*1

检测齿轮

强磁性材料(如S45C,SS400等(均为日本规格))，渐开线型齿轮

模数 0.5～3, 齿宽3 mm以上

检测距离*2

齿轮模数 0.5

0.5 mm

齿轮模数 1

0.5～1.5 mm

齿轮模数 2

0.5～2.5 mm

齿轮模数 3

0.5～3.0 mm

电源电压

DC12～24 V±10 % （許容電源電圧範囲10.8 V ～ 26.4 V）

消耗电流

约40 mA（12V、25℃时）

输出信号波形

方波

Low：0.5 V以下

High：5±0.5 V

输出阻抗

约330 Ω

保护电路

电极、输出短路保护

使用温度范围

-10 ℃～+70 ℃

保存温度范围

-20 ℃～+80 ℃

耐电压

DC 500 V（1分钟）

耐振动（通电时）

50 m/s2

10～150 Hz　X、Y、Z方向（各150分钟）

耐冲击（不通电时）

500 m/s2， 持续冲击11 ms，

±X、Y、Z方向（各3次）

信号电缆

MX-7100/7300/8100系列

重量

約 80 g (包括2个安装螺母)

保护等级

IP67

符合标准

符合CE标志

EMC指令*3 2014/30/EU标准 EN 61326-1

RoHS指令　2011/65/EU标准 EN IEC 63000

附属品

安装螺母×2个、使用说明书×1份

配套显示器*4

TM-4000系列, FV-1500, CT-6710

*1 100 kHz表示相当于100,000 r/min的频率（假设使用的是60 P/R检测齿轮）。

*2 周囲温度 +25 °C

*3 使用其他公司的外部电源供电时不符合EMC标准。

*4 该产品还可与TM-3100系列等其他产品配套使用。更多详情请联系最近的营业网点。

连接信号电缆

TM-3100/TM-4100系列用

MX-7105（一端紧压片端子，一端R03端子） 5m

MX-7110（一端紧压片端子，一端R03端子）10m

MX-7115（一端紧压片端子，一端R03端子）15m

MX-7120（一端紧压片端子，一端R03端子）20m

CT-6710、TS-2800

MX-8105（两端R03端子） 5m

MX-8110（两端R03端子）10m

MX-8115（两端R03端子）15m

MX-8120（两端R03端子）20m

TM-4200/TM-4300/TM-4400系列

MX-7305（一端插芯端子，一端R04端子） 5m

MX-7310（一端插芯端子，一端R04端子）10m

MX-7320（一端插芯端子，一端R04端子）20m
