管道阀门 KITZ北泽日本原装KITZ北泽球墨铸铁蝶阀（DJ 系列）

日本原装KITZ北泽球墨铸铁蝶阀（DJ 系列）

日本原装KITZ北泽球墨铸铁蝶阀（DJ 系列）

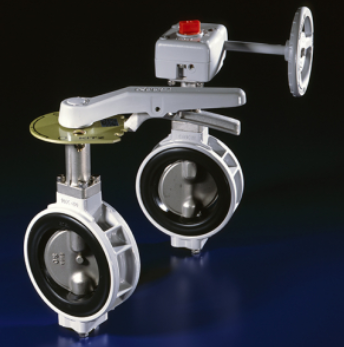

KITZ北泽球墨铸铁蝶阀（DJ 系列）

货号: 球墨铸铁蝶阀（DJ 系列）

库存: 0

品牌: KITZ北泽

¥0.00

简介

球墨铸铁蝶阀（DJ 系列）拥有广泛的产品配置，可满足不同的需求。我们追求蝶阀所需的功能。

分类: 管道阀门, KITZ北泽,

产品详情

规范

阀门公称直径		40A~800A
适用法兰	5DJ（450A~600A）	JIS 5K 系列
	10DJ（40A~400A）	JIS 5K 和 JIS 10K
	10DJ（450A~800A）	JIS 10K 系列
	16DJ	JIS 16K 系列
	20DJ	JIS 20K 系列

* 对于 JIS 5K 法兰的 40A~400A，请使用 10K 的 10DJ。

面对面尺寸		JIS B 2002（2032） 46 系列
最大允许压力	5DJ	0.5MPa
	10DJ	1.0MPa
	16DJ	1.6MPa
	20DJ	2.0MPa
工作温度范围	NBR 片材	0°C~+70°C
工作温度范围	EPDM 板材	-20°C~+120°C （不冻结流体）
EPDM 板材连续使用温度范围		-10°C~+100°C

* 详细信息基于 P-T 特性。

主要部件材料

零件名称	材料
身体	FCD450-10 FC200 系列 5DJ & 10DJ：350A~800A
茎	SUS410... 40A~300A SUS420J2... 350A~800A
Žisk	FCD450-10+ENP、SCS13A、SCS14A
表	丁腈橡胶/三元乙丙橡胶（注 1）
O 形圈	丁腈橡胶/三元乙丙橡胶（注 1）
轴承	POM （聚缩醛） ... 40A~200A
插头	ZDC2 （锌压铸） ... 40A~200A
阀杆轴承	带背衬的 PTFE（取决于公称直径和最大允许压力））

注 1：延展性 jisk 和 EPDM 板材的组合不是标准规格。
注 2） O 形圈的材料与板材的材料相同。有关详细信息，请参阅交货图纸。

CV 值

公称直径		额定 Cv 值	公称直径		额定 Cv 值
一个	B	额定 Cv 值	一个	B	额定 Cv 值
40	1 1/2	77	350	14	7525
50	2	124	400	16	10080
65	2 1/2	270	450	18	13120
80	3	397	500	20	15990
100	4	671	600	24	23690
125	5	1013	650	26	36100
150	6	1532	700	28	39600
200	8	2792	750	30	48000
250	10	4025	800	32	54600
300	12	6010

* 请联系我们以获取 PPS jisk。

产品特点

通过各种标准

符合 JIS B2032 （50A~500A， 600A）
执行器安装法兰适合 ISO5211
符合国土交通省制定的公共建筑设备标准规格
（不锈钢 jisk、齿作、50A~500A、600A）
自来水协会基本标准认证产品生产：认证注册号E-303
（SCS13A Jisk、EPDM 片材、50A~300A）
可生产消防管理厅公告第 31 号认证产品（50A~300A）
通过厚生省告示第 85 号测试（NBR 片、EPDM 片）

主要特点

橡胶板经过硫化并粘合到本体上，可处理高流量，可用于高达 30 Torr （50A~300A）的真空管路
Jisk 具有流线型形状，流体阻力低
平坦宽大的阀座形状确保稳定的密封性能
轻量化设计，注重管道作业
橡胶板具有法兰密封功能，无需垫圈
阀杆防爆裂结构
适用于各种流体和各种 jisk 和片材 jisk：FCD450-10+ENP/SCS13A/SCS14A 片材
：EPDM/NBR
也可以制造防冷凝型。
