管道阀门 KITZ北泽日本原装KITZ北泽球墨铸铁高量程蝶阀（HRDJ 系列）

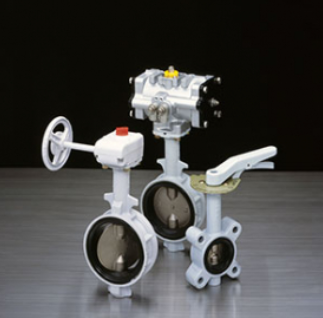

日本原装KITZ北泽球墨铸铁高量程蝶阀（HRDJ 系列）

日本原装KITZ北泽球墨铸铁高量程蝶阀（HRDJ 系列）

KITZ北泽球墨铸铁高量程蝶阀（HRDJ 系列）

货号: 球墨铸铁高量程蝶阀（HRDJ 系列）

库存: 0

品牌: KITZ北泽

¥0.00

简介

球墨铸铁高量程蝶阀（HRDJ 系列）具有出色的流量调节功能，范围为 160：1，可提供精确的微流量多重控制和完全关闭时的完美密封。

分类: 管道阀门, KITZ北泽,

产品详情

规范

阀门公称直径		50A~300A
最大允许压力*	10HRDJ	1.0MPa
最大允许压力*	20HRDJ	2.0MPa
工作液温度范围 EPDM 板材		-20°C~+120°C
EPDM 板材连续使用温度范围		0°C~+100°C
可调范围		160:1
流特性		等百分比特征
密封性能		紧密关闭
面对面尺寸		JIS B 2002（2032） 46 系列
适用法兰	10HRDJ	JIS 5K/10K
适用法兰	20HRDJ	JIS 16K/20K 系列

* 允许截止压差：1.0 MPa

主要部件材料

零件名称	材料
身体	FCD450-10型
茎	SUS630 系列
Žisk	SCS13A型
表	EPDM 三元乙丙橡胶
O 形圈	EPDM 三元乙丙橡胶
轴承	POM （聚缩醛） ... 50A~200A
插头	ZDC （锌压铸） ... 50A~200A
底部阀杆	403SS（50A~200A）・SUS420J2（250A・300A）
阀杆轴承	PTFE（背衬）

* 有关详细信息，请参阅交货图。

CV 值

公称直径		阀门开度（%）
一个	B	5	10	20	30	40	50	60	70	80	90	100
50	2	0.2	0.7	1.8	4.0	7.5	14.3	23.9	35.9	49.3	62.6	74.2
65	2 1/2	0.3	1.0	2.0	4.6	10.0	24.6	44.0	68.9	99.2	132.8	167.0
80	3	0.3	1.6	4.5	10.0	25.3	47.0	71.9	106.4	149.5	201.9	258.5
100	4	0.4	1.9	6.0	13.3	29.4	55.3	94.2	149.6	225.4	325.6	454.2
125	5	0.5	4.3	9.8	29.0	75.0	128.2	208.2	308.9	429.2	566.4	713.9
150	6	2.5	12.0	29.0	77.0	141.2	209.8	289.5	390.2	528.3	726.8	1015.7
200	8	5.3	18.8	45.9	138.2	244.5	382.5	553.7	827.7	1175.3	1618.6	1986.6
250	10	7.8	32.1	131.4	306.5	496.2	744.3	1080.0	1488.7	1955.7	2452.0	2919.0
300	12	12.4	51.1	208.4	487.4	789.1	1183.7	1717.5	2367.4	3110.1	3899.3	4642.0

产品特点

出色的流量控制，可调比为 160：1

出色的流量控制，可调比为 160：1

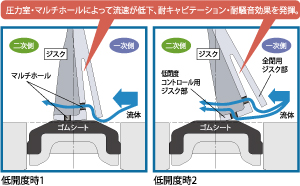

通过将全封闭的 jisk 部分和低开度控制 jisk 部分相结合，jisk 实现了紧密关闭和高射程能力。此外，还安装了压力室，以抑制气蚀并提高抗噪性。

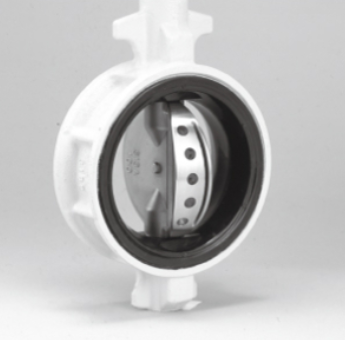

通过在 jisk 部分和翅片部分提供多个孔以进行低开度控制，它表现出接近最适合流量控制的等百分比特性的流量特性。

防止射流引起的腐蚀

防止射流引起的腐蚀

硫化胶粘剂片材适用于控制高速流体，并且具有不太可能因射流而造成腐蚀的结构。

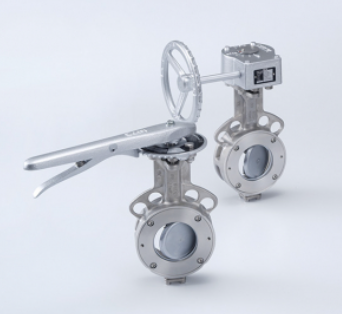

日本原装KITZ北泽带 PTFE 阀座的双偏心不锈钢蝶阀（UB 系列）
